エアブラシ噴闘記#2 塗装ブースを作ろう!

gomagoma's icon'
  • gomagoma
  • 2023/05/02 15:33

エアブラシ使って塗装しましたが、そのためにチャチャッと塗装ブースを作りました。

巷でメジャーなネロブース。

Content image

規制品販売だと互換ブースとかがが有名みたいです。

作りは四角いはこに斜めの仕切り板があって気流を塗装に適した形にしてるらしい。

プロが塗装用に本気で考えたとか何とか。

そもそも他に販売されているブースもプロが本気で考えた結果発売に至っているはずなので、これが凄いのかどうかは良く分かりませんが、作りがシンプルなので自作してる人が多い。

合板一枚(3x6)から切り出したものが一番素直な感じで、皆さん各々の感性で作られています。材料はあるし作れば済むけどちょっとめんどくせーなとしり込みしてたのがエアブラシ買ったのにほったらかしだった原因です。

色々考えすぎて手が動かないのが一番良くない。最初から完璧目指すの辞めようって事で段ボールで作りました。



換気扇

風呂の換気扇から異音がしたのでアマゾンで買ったFY-17C8に交換して、外した方を使います。

能力的には似たようなもんだと思うので有効換気風量76(m3/h)で話を進めます。使う方の品番忘れました。

界隈だとFY-24BM6Kが手ごろで良いようです。

Content image



能力は有効換気風量122(m3/h)

約半分の能力になりますがどうなんでしょう。

ゴミの再利用なので使えたらラッキーで。

Content image

適当に有り物で手元スイッチ&コンセント化。危険なので自己責任。



ブース

Content image

換気扇の箱をそのままブースにしました。

天板に換気扇に合わせて開口。ちょっと耳を残して折ることで強度を期待しています。

正面の蓋も三角に折って強度用に。



Content image

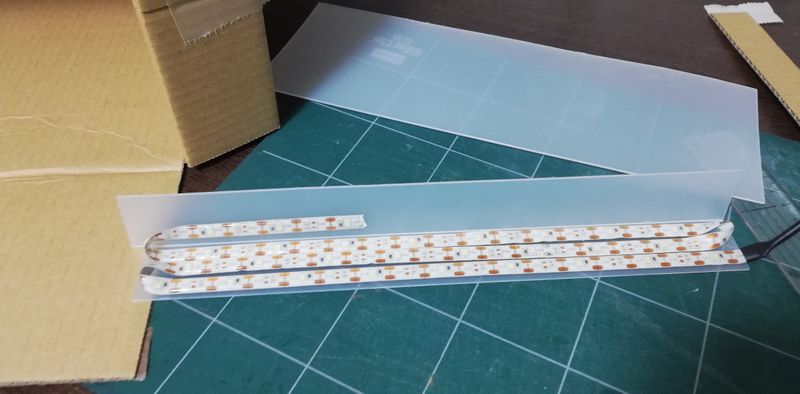

手前の垂れは100均のPP版の切れ端を切って、切れ目入れてL字に曲げたもの。

100均のLEDテープライトを張り付けて手元照明にした。1m330円。



Content image

ぴかー

整流板は段ボール切ってつまようじで左右刺して固定。隙間とか適当。



ダクト

Content image

ホームセンターで800円くらい?を必要な分切ったところ。

200円分くらいしか使ってない。

柔軟性が無いので出来れば違うもので作りたかったがいい案が浮かばなかった。



Content image

窓から排気するためのユニット。

レジンの箱がちょうど良かったのでダクト径で開口。



Content image
Content image

外部側は大きく開けて網戸用の網貼り付け。

網が抵抗になるが開口が十分大きければ問題ないっしょって考え。



Content image
Content image

空き箱三つで窓にぴったりだった。

隙間テープとかで窓枠との合いを調整して、つっぱり棒で押さえてるだけ。

使う時は窓を良い感じにずらす。



Content image
Content image

ブースに換気扇ON!

一応ネジで固定。

隙間テープ貼って何となくロス低減。

窓前に机おいて最小限のルートで窓へ。

Content image

フィルター

Content image

内部フィルターはこんな感じ。

換気扇固定のネジに強力磁石つけて、焼き肉用網をくっつけた。

フィルターは三角コーナー用のやつが使う目的なく余ってて、フィルターと同じ素材だったので、底を切って網に被せたらぴったりだった。

赤吹いてこんだけくっついてるし意味あるんだろなって感じ。

Content image

タメトス塗り終わって確認したところ。

トップコートがめちゃくちゃ目詰まりしててフィルター頑張ってるしこまめに交換しないといけないなと思った。



使用感とか

Content image
キッチンペーパーを吸わせている所

今回の塗装ブースの体積は0.3*0.25*0.25 0.02m3無いくらい。

自作で多いのは0.45*0.45*0.45 0.09m3くらい。

換気扇能力は半分だが、体積は1/4無いので、換気能力的には良い線行ってんじゃないのって感じ。比率で考えればもうちょっと大きくしても良いのかな。

0.3*0.25の正面開口は正直狭い。

作ってる物が小さいので問題ないけど窮屈な感じはする。

やっすいエアブラシで、弱いコンプレッサーだと思うので、エアブラシはちゃんと吸ってくれてる感じ。

換気扇オフで薄め液吹いたら臭うけど、オンだとしない。

トップコート缶を噴いたときに空間の狭さが仇になった。

缶はぶわっと出るので受け止め切れてなかった。匂いは抑えられてたけど霧が手前にはみ出てるのが目視出来た。

0.4*0.35*0.35位で段ボールで作って、良さそうなら合板で完成。。。

現状致命的な不満は無いので当分このままかな~

音:もともと異音で外したはずなのに、掃除したからかしなくなってて、動作音じたいも別に五月蠅いとは思わないです。ドラム叩いても苦情来ないような環境なので気にしてないってのもある。コンプレッサーのブーンの方が気になる。

色:段ボール色に馴染んじゃう塗料色はエアブラシから出てるのか見えない。

白にすれば見えるのか?って言うと経験が浅すぎてわからん。結局白塗装時に同じことが起こる。そのうち霧を見るのは諦めて対象を見るようになりました。

必要なら背景に捨て紙貼ればいい。



費用

買ったのはダクトの800円と、LEDテープライトの330円。あとは家に有ったモノ。

同じ能力で良ければ換気扇FY-17C8がアマゾンで4,553円。

その他100均でこまごまゼロから集めたら+1000円。合計7000円で作れるかな。

ゼロから作るならいい換気扇買っとけば後悔無いと思います。
