大晦日にアンテナ整備

暮れも押し迫った2020年の12月31日、朝からアマチュア無線のアンテナを整備しました。

以前紹介したダイポールアンテナ給電点・・・電波を送り込むところ・・・に鎮座するバラン・・・左右のワイヤー部分に高周波電流を分流させるための高周波抵抗の整合機・・・を作り直してベランダからアンテナを伸ばします。

まずはバランの制作、手作りなのでプラスチックのお弁当箱に詰め込みました。

材料はこんな感じ。

アマチュア無線のメインバンドである7MHzは、より線を５巻きします。

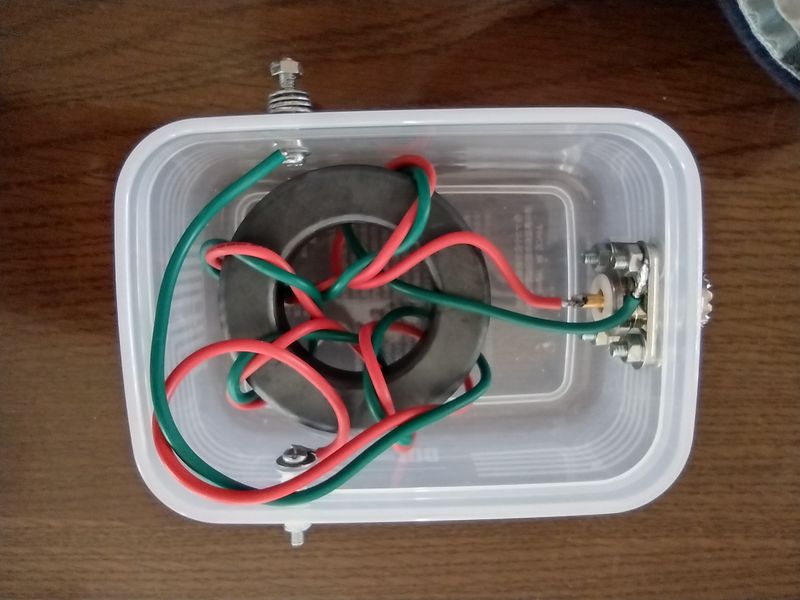

これをお弁当箱に詰め込みます。

右から入った高周波電流が真ん中のトロイダルコアに５巻きしたより線を通って、上下の端子からアンテナワイヤーに流れ込みます。

７MHzの電波は１波長４０m、半波長(２０m)ダイポールでは片側に１０mずつのワイヤーが必要なので、今時の住宅事情では設置は難しいですが、Googleマップで敷地の形を観察して、なんとかギリギリの設置方法を見つけだします。

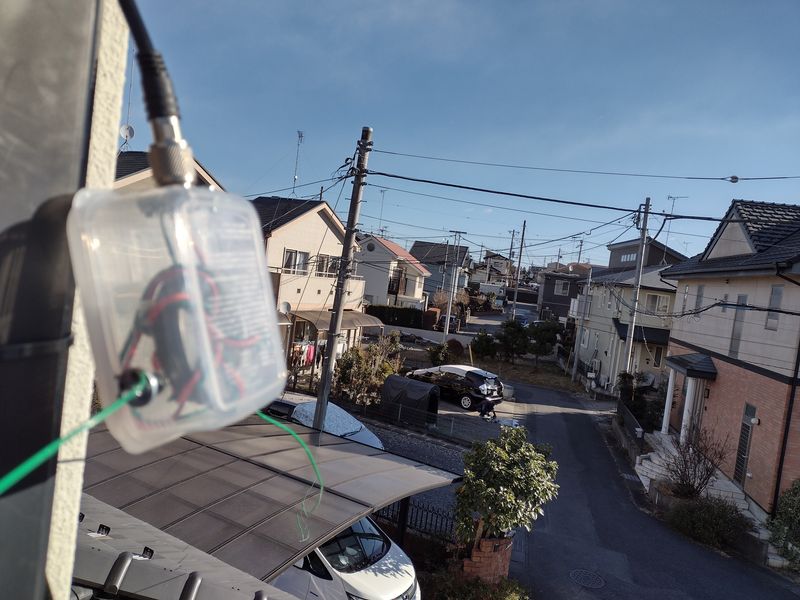

設置したベランダからの眺めは、こんな感じ。

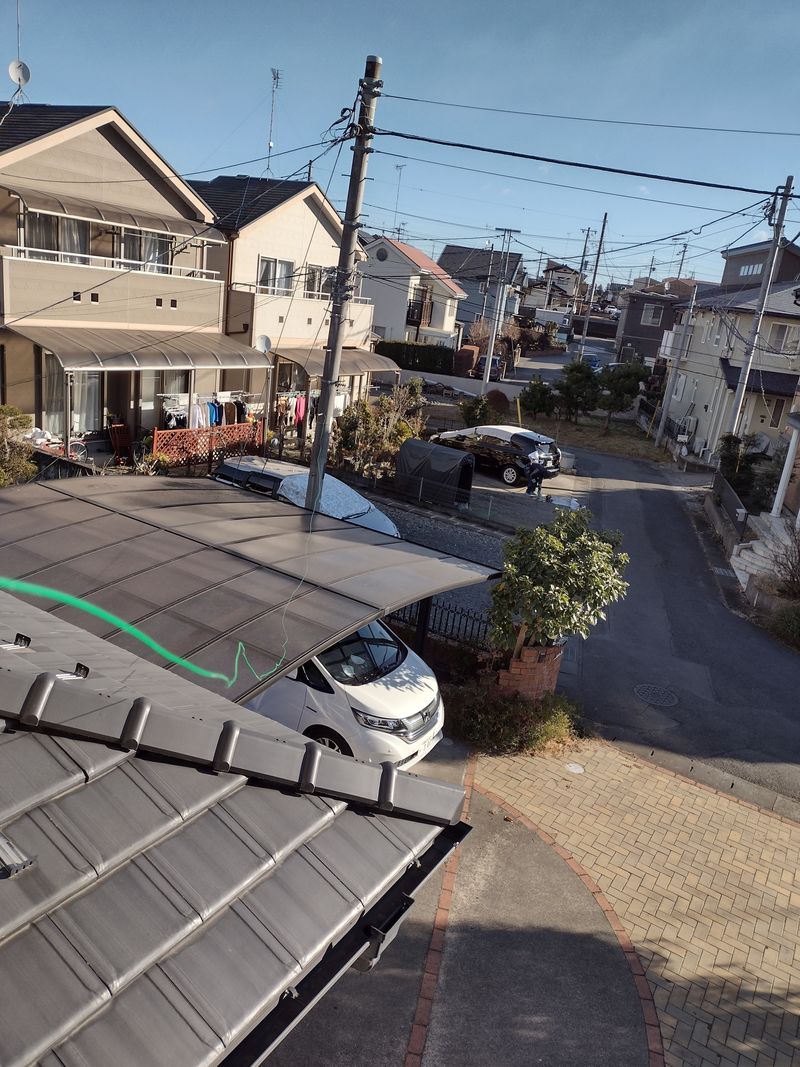

緑色の約10ｍのワイヤーを手前側と向こう側に、敷地いっぱいに張ります。

早速テストしてみると、受信はほぼ問題なし。

送信のテストは次回にお預けします。

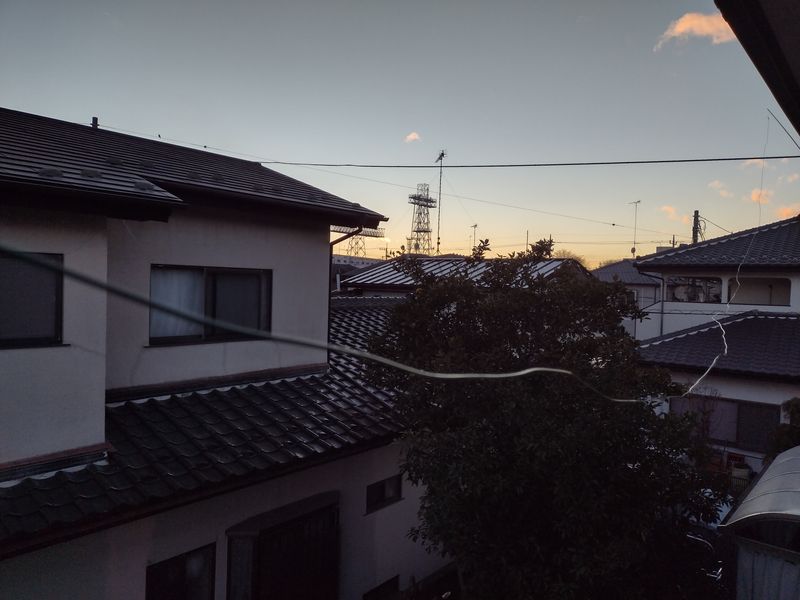

夕方アンテナをチェックすると、夕日にのびたワイヤーが綺麗でした。

2021年はこのアンテナが大活躍できることを夢見て、本日はこれにて失礼します。

ALISの皆様にも、良いお年が訪れますように！
